蒸汽供热系统 ；是一种以蒸汽形式供热的系统，具体指城市集中供热系统中用水为供热介质，以蒸汽的形态，从热源携带热量，经过热网送至用户的。 靠蒸汽本身的压力输送，每公里压降约为0.1兆帕，中国热电厂所供蒸汽的参数多为0.8～1.3兆帕，供汽距离一般在3～4公里以内。蒸汽供热易满足多种工艺生产用热的需要；蒸汽的比重小，在高层建筑中不致产生过大的静压力；在管道中的流速比水大，一般为25～40米/秒；供热系统易于迅速启动；在换热设备中传热效率较高。但蒸汽在输送和使用过程中热能及热介质损失较多，热源所需补给水不仅量大，而且水质要求也比热网补给水的要求高。词条详细介绍了蒸汽供热系统的特点、分类、室内高压蒸汽供暖系统以及水击等内容。
供暖系统定义:
在冬季，室外温度低于室内温度，房间内的热量 通过围护结构（墙、窗、门、地面、屋顶等）不断 向外散失，为使室内保持所需的温度，就必须向 室内供给相应的热量，这种向室内供给热量的工程 设备叫做供暖系统。
蒸汽供暖系统:
蒸汽供暖是以水蒸气为热媒，水蒸气在散热器中 进行相变（凝结）放出汽化潜热，具体指城市集中供热系统中用水为供热介质，以蒸汽的形态，从热源携带热量，经过热网送至用户的。 靠蒸汽本身的压力输送，每公里压降约为0.1兆帕，中国热电厂所供蒸汽的参数多为0.8～1.3兆帕，供汽距离一般在3～4公里以内。蒸汽供热易满足多种工艺生产用热的需要；蒸汽的比重小，在高层建筑中不致产生过大的静压力；在管道中的流速比水大，一般为25～40米/秒；供热系统易于迅速启动；在换热设备中传热效率较高。

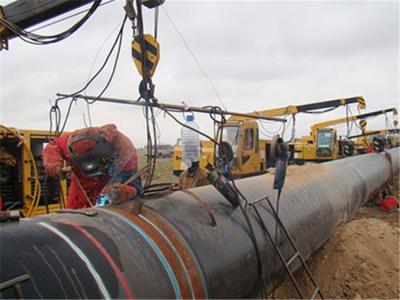

适用于供热热水介质设计压力小于或等于2.5MPa，设计温度小于或等于200℃；供热蒸汽介质设计压力小于或等于1.6MPa，设计温度小于或等于350℃的下列热力网的设计：
1 由供热企业经营，以热电厂或区域锅炉房为热源，对多个用户供热，自热源至热力站的城市热力网；
2 城市热力管网新建、扩建或改建的管道、中继泵站和热力站等工艺系统设计。城市热力管网设计应符合城市规划要求，做到技术先进、经济合理、安全适用，并注意美观。

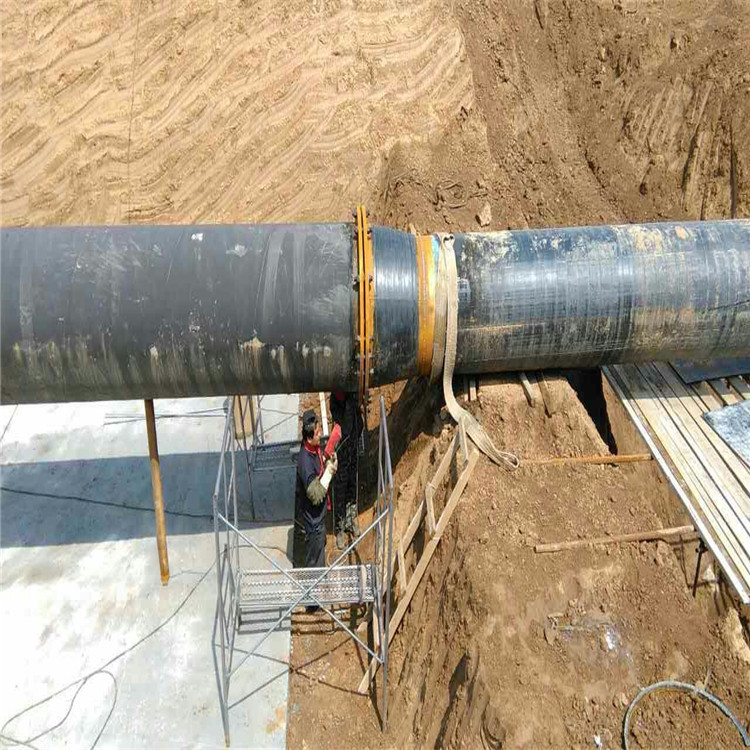

1.热力网管道的温度变形应充分利用管道的转角管段进行自然补偿。直埋敷设热水管道自然补偿转角管段应布置成60°～90°角，当角度很小时应按直线管段考虑，小角度的具体数值应按《城镇供热直埋热水管道技术规程》（CJJ/T 81）的规定执 行。
2 选用管道补偿器时，应根据敷设条件采用维修工作量小、工作可靠和价格较低的补偿器。
3 采用弯管补偿器或波纹管补偿器时，设计应考虑安装时的冷紧。冷紧系数可取0.5.
4 采用套筒补偿器时，应计算各种安装温度下的补偿器安装长度，并保证管道在可能出现的最高、最低温度下，补偿器留有不小于20mm的补偿余量。
5 采用波纹管轴向补偿器时，管道上应安装防止波纹管失稳的导向支座。采用其他形式补偿器，补偿管段过长时，亦应设导向支座。
6 采用球形补偿器、铰链型波纹管补偿器，且补偿管段较长时宜采取减小管道摩擦力的措施。
7 当两条管道垂直布置且上面的管道直接敷设在固定于下面管道的托架上时，应考虑两管道在最不利运行状态下热位移不同的影响，防止上面的管道自托架上滑落。
8 直埋敷设热水管道，经计算允许时，宜采用无补偿敷设方式，并应按《城镇供热直埋热水管道技术规程》（CJJ/T 81）的规定执行。
支吊架
管道活动支座一般采用滑动支座或刚性吊架。当管道敷设于高支架、悬臂支架或通行管沟内时，宜采用滚动支座或使用减摩材料的滑动支座。当管道运行时有垂直位移且对邻近支座的荷载影响较大时，应采用弹簧支座或弹簧吊架。
阀门
热力网管道干线、支干线、支线的起点应安装关断阀门。
热水热力网干线应装设分段阀门。分段阀门的间距宜为：输送干线，2000～3000m；输配干线，1000～1500m.蒸汽热力网可不安装分段阀门。多热源供热系统热源间的连通干线、环状管网环线的分段阀应采用双向密封阀门。
工作压力大于或等于1.6MPa且公称直径大于或等于500mm的管道上的闸阀应安装旁通阀。旁通阀的直径可按阀门直径的十分之一选用。
当供热系统补水能力有限需控制管道充水流量或蒸汽管道启动暖管需控制汽量时，管道阀门应装设口径较小的旁通阀作为控制阀门。
当动态水力分析需延长输送干线分段阀门关闭时间以降低压力瞬变值时，宜采用主阀并联旁通阀的方法解决。旁通阀直径可取主阀直径的四分之一。主阀和旁通阀应连锁控制，旁通阀必须在开启状态主阀方可进行关闭操作，主阀关闭后旁通阀才可关闭。
公称直径大于或等于500mm的阀门，宜采用电动驱动装置。由监控系统远程操作的阀门，其旁通阀亦应采用电动驱动装置。
